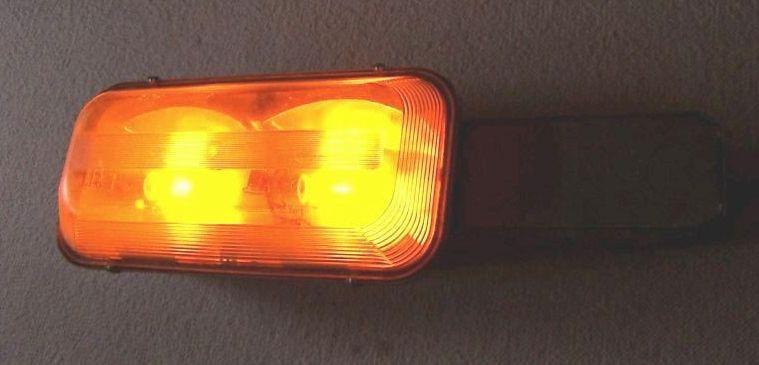

Die ungarische Leuchte VBKM Budapest Typ 21-22-104 Dkn ist eine zweilampige Mastansatzleuchte für Natriumdampflampen. Die hier abgebildete Ausführung wurde ursprünglich für zwei HQL-Lampen mit 125 W ausgelegt und später für zwei Natriumdampflampen mit 70 W verwendet.
Technische Daten
| Hersteller | VBKM EKA Budapest |
| Lampentyp | 2 × 125 W HQL |
| Reflektor | Breitstrahlende Optik mit je 5° verstellbaren Spiegeln, von 0° bis 20° |
| Gehäuse | Aluminiumblech, außen grau, innen weiß einbrennlackiert; Vorschaltgeräteraum Aluminiumdruckguss, vom Lampenraum getrennt; Abdeckung Kunststoffwanne |
| Bauform | Mastansatzleuchte |
| Schutzart | Anschlussraum IP 23, Lampenraum IP 44 |
| Besonderheit | Separater Anschluss für jede Lampe; pro Lampe zwei verstellbare Reflektoren |
| Gewicht | ca. 10,5 kg |
| Maße (L × B × T) | ca. 90 × 40 × 36 cm mit Abdeckung; 20 cm tief ohne Abdeckung |
Historischer Hintergrund und konstruktive Entwicklung
Die VBKM Budapest Typ 21-22-104 Dkn ist eine ungarische, zweilampige Mastansatzleuchte. Weitere Angaben zum geschichtlichen Hintergrund sind nicht bekannt.
Die Leuchte ist für zwei HQL-Lampen mit jeweils 125 W vorgesehen.
Die Optik ist breitstrahlend ausgeführt. Die Spiegel lassen sich jeweils in 5°-Schritten von 0° bis 20° verstellen. Dadurch kann die Lichtstärkeverteilung auch bei einem kurzen oder waagerechten Mastzopf eingestellt werden.

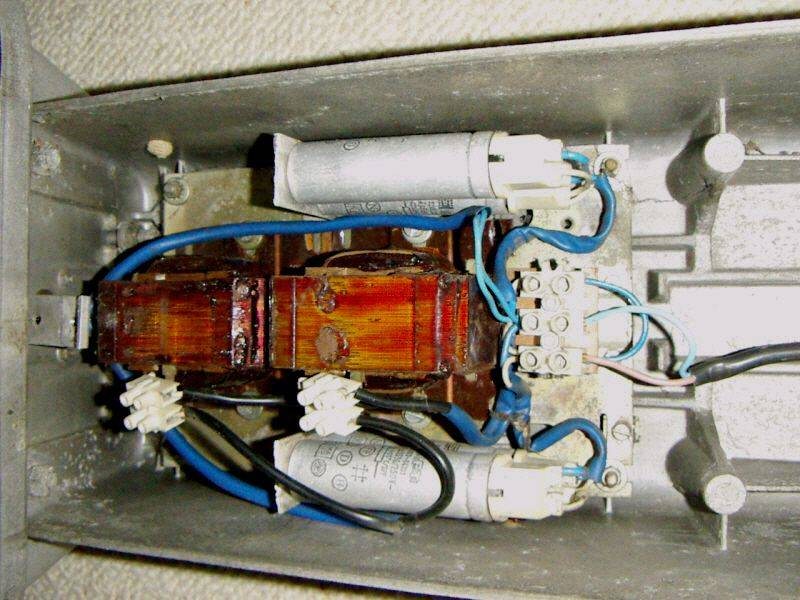

Das Lampengehäuse besteht aus Aluminiumblech und ist außen grau sowie innen weiß einbrennlackiert. Der Vorschaltgeräteraum besteht aus Aluminiumdruckguss und ist vom Lampenraum getrennt. Darin befinden sich die beiden Vorschaltgeräte und eine 3-polige Anschlussklemme. Der Raum wird durch eine abklappbare Tür verschlossen.

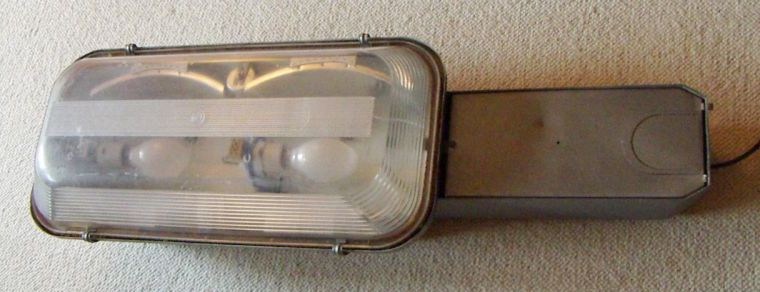

Der Lampenraum wird durch eine prismatische Kunststoffwanne abgedeckt. Diese lässt sich mit einfach lösbaren Patentverschlüssen gedichtet am Gehäuse befestigen.
Bei dieser doppellampigen Ausführung besitzt jede Lampe einen separaten Anschluss. Dadurch ist eine Halbnachtschaltung zur Energieeinsparung möglich. Für jede Lampe stehen außerdem zwei verstellbare Reflektoren zur Verfügung.
Die Leuchte ist ausschließlich als Mastansatzleuchte zu verwenden. Die Schutzart beträgt IP 23 im Anschlussraum und IP 44 im Lampenraum. Mit Abdeckung misst die Leuchte etwa 90 × 40 × 36 cm und wiegt rund 10,5 kg.
Galerie
Dateien/Kataloge
Datenblatt Mastansatzleuchte Typ 21-22
