Die VEB Leuchtenbau Leipzig (LBL) Typ 0231.4 ist eine ellipsenförmige Hängeleuchte aus einer Anfang der 1960er Jahre entwickelten Baureihe. Die Leuchte gehört zur kleinen Baugröße dieser Baureihe und ist für den Betrieb mit einer HQL-Lampe mit 125 W ausgelegt.
Technische Daten
| Hersteller | VEB Leuchtenbau Leipzig (LBL) |
| Lampentyp | 1 × HQL 125 W, ohne Kompensation |
| Reflektor | symmetrisch breitstrahlend |
| Gehäuse | rotes PVC, außen grau lackiert, ca. 2 mm stark |
| Bauform | Hängeleuchte |
| Ausführung | Offene Bauart |
| Schutzart | IP 23 |
| Maße (L × B × T) | ca. 72 × 36 × 18 cm |
| Gewicht | ca. 6,8 kg |
Historischer Hintergrund und konstruktive Entwicklung
Der VEB Leuchtenbau Leipzig entwickelte Anfang der 1960er Jahre eine ellipsenförmige Leuchte in zwei Baugrößen. Die Baureihe erfuhr jedoch keine wesentliche Weiterentwicklung.
Die kleine Baugröße war für den Betrieb mit 1 × HQL 125 W vorgesehen und wurde als Typ 0231.4 bezeichnet.
Daneben existierte eine große Baugröße. Diese war für verschiedene Lampenbestückungen ausgelegt: 1 × HQL 250 W als Typ 0231.5, 1 × HQL 400 W als Typ 0231.6 sowie 2 × HQL 125 W als Typ 0231.7.
Das Gehäuse der Typ 0231.4 besteht aus rotem PVC mit einer Materialstärke von etwa 2 mm und ist an der Außenseite grau lackiert. Für die Herstellung des Gehäuses wurde dasselbe PVC-Material verwendet, das auch bei Dachrinnen zum Einsatz kam. Das Gehäuse besteht aus zwei Halbschalen. Ein Austausch der Betriebsgeräte ist nur möglich, wenn die umlaufende Gummidichtung vorsichtig weggedrückt wird, sodass die beiden Halbschalen voneinander getrennt werden können.

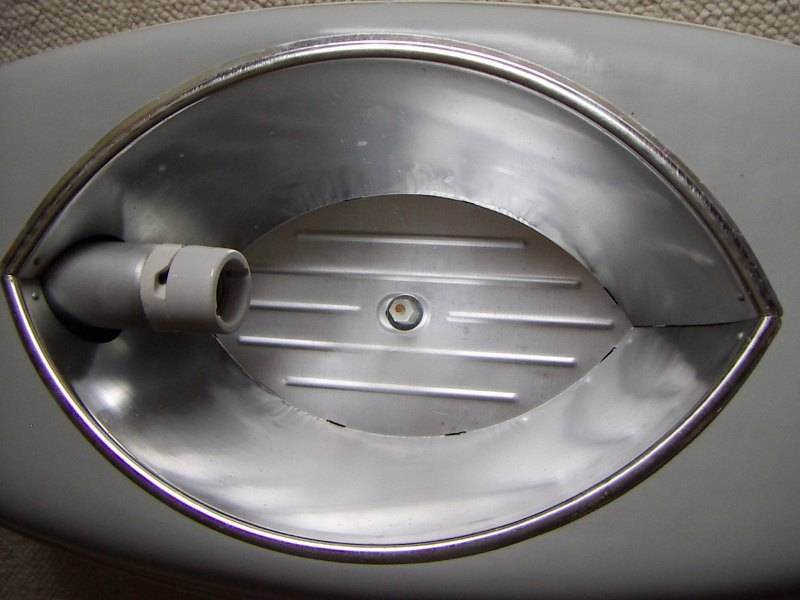

Der Reflektor ist symmetrisch breitstrahlend ausgeführt und wird mit einer Schraube am Gehäuse befestigt.
Die Leuchte ist für die Montage als Hängeleuchte vorgesehen. Auf der Oberseite befinden sich die Kabeldurchführung sowie ein Blindstopfen für eine mögliche Durchgangsverdrahtung. In der Mitte befindet sich die Tragschiene für die Seilmontage. Bei der einlampigen Ausführung ist die Befestigung seitenversetzt angeordnet, um das Gewicht des Vorschaltgerätes auszugleichen. Bei der zweilampigen Ausführung entfällt diese seitliche Versetzung.
Die Leuchte besitzt eine offene Bauweise und weist die Schutzart IP 23 auf. Eine Besonderheit des PVC-Gehäuses besteht darin, dass bei Wartungsarbeiten bei Temperaturen unter 4 °C besondere Vorsicht erforderlich ist, da das Gehäuse bei niedrigen Temperaturen bruchgefährdet ist.
Die Abmessungen der Leuchte betragen etwa 72 × 36 × 18 cm bei einem Gewicht von rund 6,8 kg.

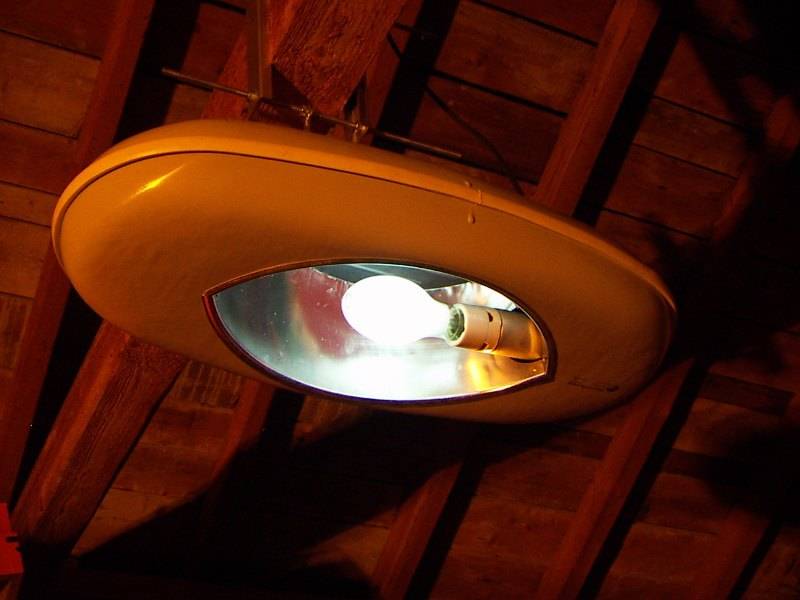

Galerie

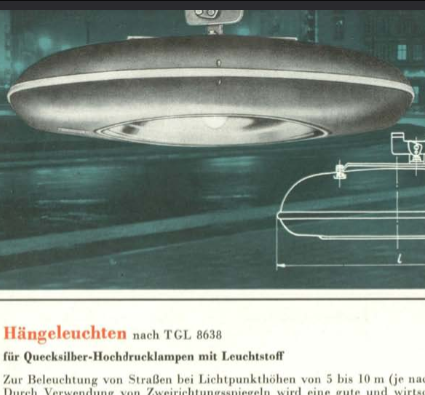

Dateien/Kataloge
Quelle
web.archive.org: ddr-strassenleuchten.de, Stefan Lösche, 2025
