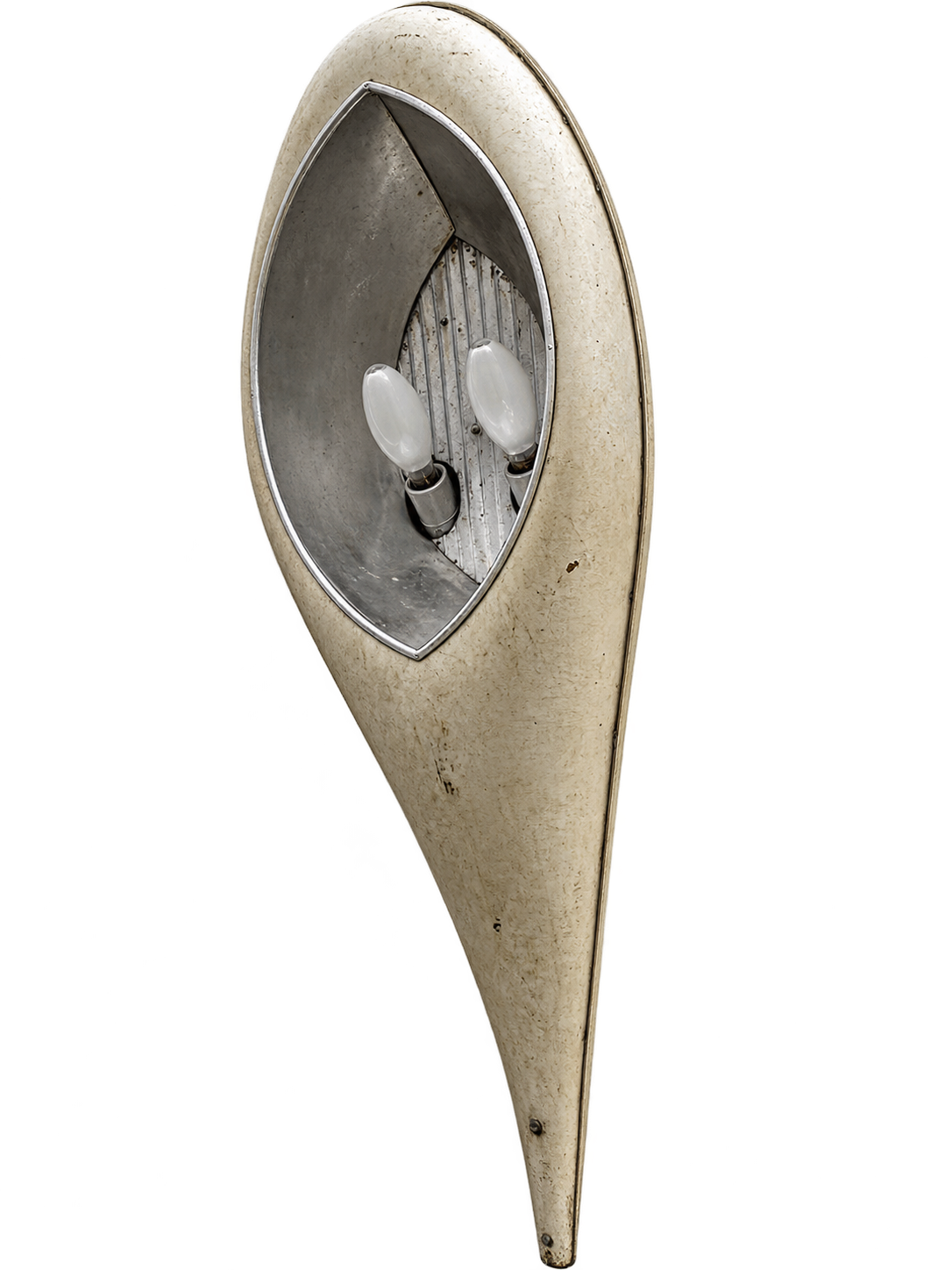

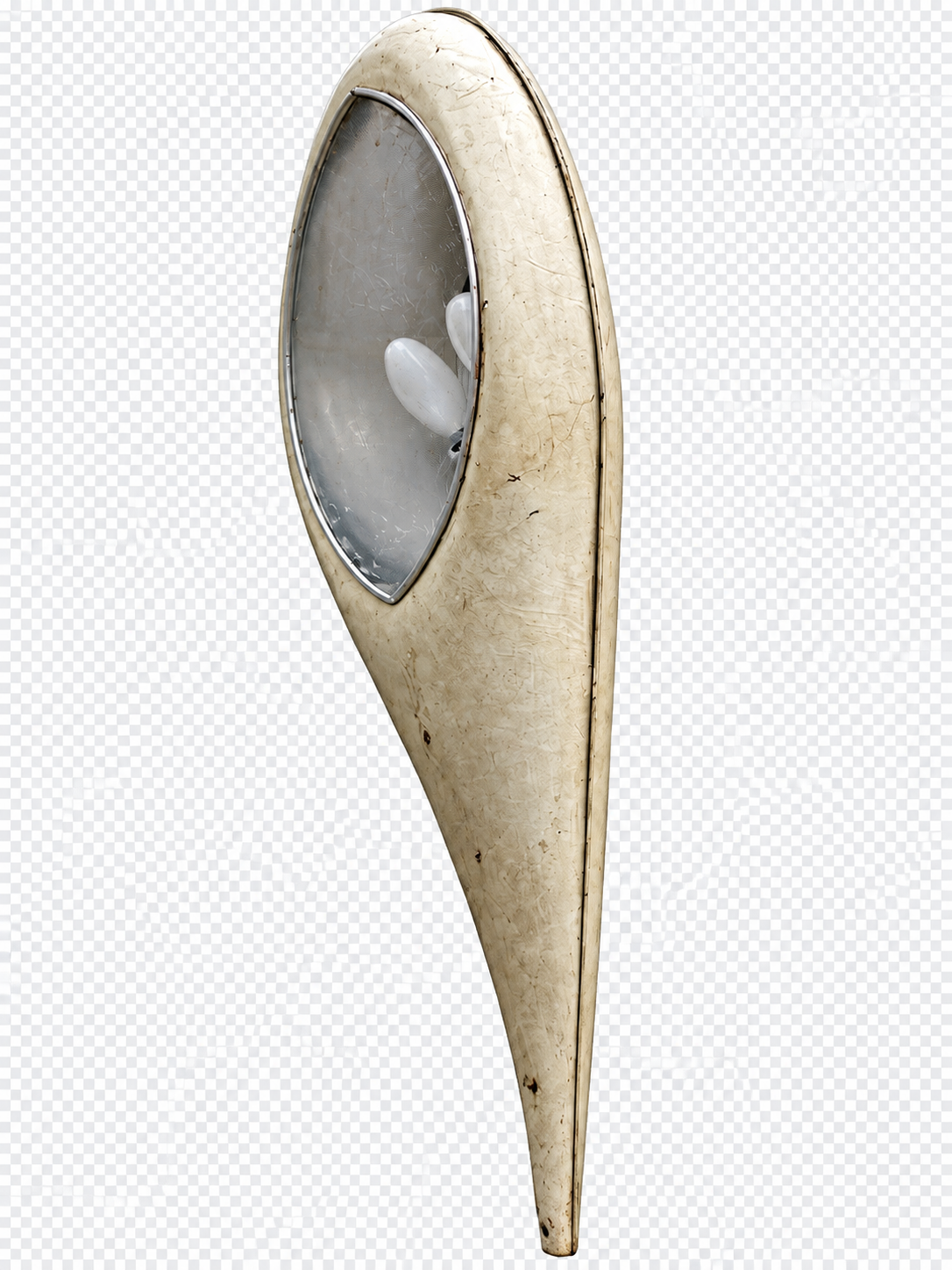

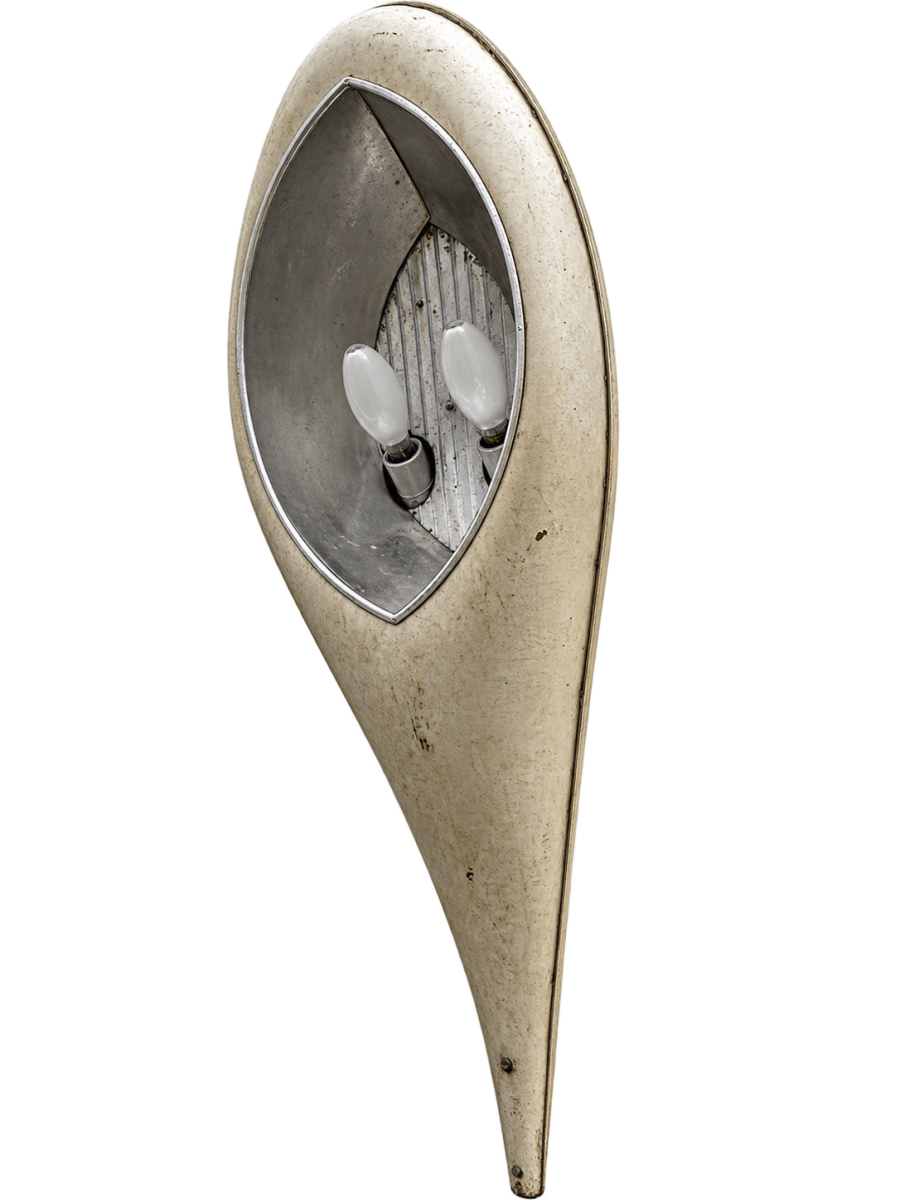

Die VEB Leuchtenbau Leipzig (LBL) Typ 5211-1996 ist eine besonders große schiffförmige Mastansatzleuchte aus der seit den 1960er Jahren gefertigten Baureihe des Leuchtenbau Leipzig. Sie ist für den Betrieb mit zwei HQL-Lampen mit jeweils 250 W ausgelegt. Das Gehäuse besteht aus glasfaserverstärktem Polyesterharz und ist für den Einsatz in großen Montagehöhen vorgesehen.
Technische Daten
| Hersteller | VEB Leuchtenbau Leipzig (LBL) |
| Lampentyp | 2 × HQL NF 250-01, Kompensation optional |
| Reflektor | Vollspiegelreflektor, 3-teilig |
| Gehäuse | zweiteiliges Gehäuse aus glasfaserverstärktem Polyesterharz, unlackiert |
| Bauform | Mastansatzleuchte |
| Ausführung | Offene Bauart |
| Schutzart | IP 23 |
| Maße (L × B × T) | ca. 1,67 × 0,58 × 0,34 m |
| Gewicht | ca. 21 kg |
Historischer Hintergrund und konstruktive Entwicklung
Die schiffförmigen Ansatzleuchten des VEB Leuchtenbau Leipzig wurden ab etwa 1960 in drei Baugrößen mit Aluminiumgehäuse sowie einer vierten, großen Baugröße mit Gehäuse aus glasfaserverstärktem Kunststoff (GFK) gefertigt. Die charakteristische tropfenförmige bzw. schiffförmige Gehäuseform blieb über viele Jahre erhalten.
Die ersten Leuchten dieses Typs bestanden aus emailliertem Blech und wurden bis etwa 1962 gefertigt. Parallel dazu kamen teilweise Leuchten mit PVC-Gehäuse zum Einsatz. Später wurde Aluminium als Gehäusematerial verwendet.
Die verschiedenen Baugrößen deckten ein breites Spektrum an Lampenbestückungen ab. Die kleinste Leuchte war für 1 × HQL 80/125 W mit umklemmbarer Bestückung vorgesehen und wurde ab etwa 1968 gefertigt.
Daneben gab es eine kleine Leuchte für 1 × HQL 125 W beziehungsweise 2 × HQL 80 W (0236.9 / 0236.16). Ab 1968 wurde die kleine Ausführung 0236.10/1 für 1 × HQL 250 W angeboten. Ab 1975 kamen Ausführungen für 1 × Na 250 W hinzu.
Die mittlere Leuchte war für 1 × HQL 250 W (0236.10), 1 × HQL 400 W (0236.14) sowie 2 × HQL 125 W (0236.11) ausgelegt. Ab 1975 gab es hier auch eine Ausführung für 1 × Na 400 W.
Die große Leuchte besaß ein Gehäuse aus glasfaserverstärktem Polyesterharz und war für 1 × HQL 1000 W (0236.18) beziehungsweise 2 × HQL 250 W (0236.17) vorgesehen. Ab 1978 kamen Ausführungen für 2 × Na 175 W und 2 × Na 250 W hinzu. Der hier gezeigte Typ gehört zu dieser großen Baugröße und ist für 2 × HQL 250 W ausgelegt.
Ab etwa 1968 bis 1970 wurden die Leuchtengehäuse teilweise verkleinert. Dabei wurde auch die kleinste Baugröße neu entwickelt. Der Typ 0236.09 für 125 W wurde zum 150-W-Typ 0236.10/1 weiterentwickelt.

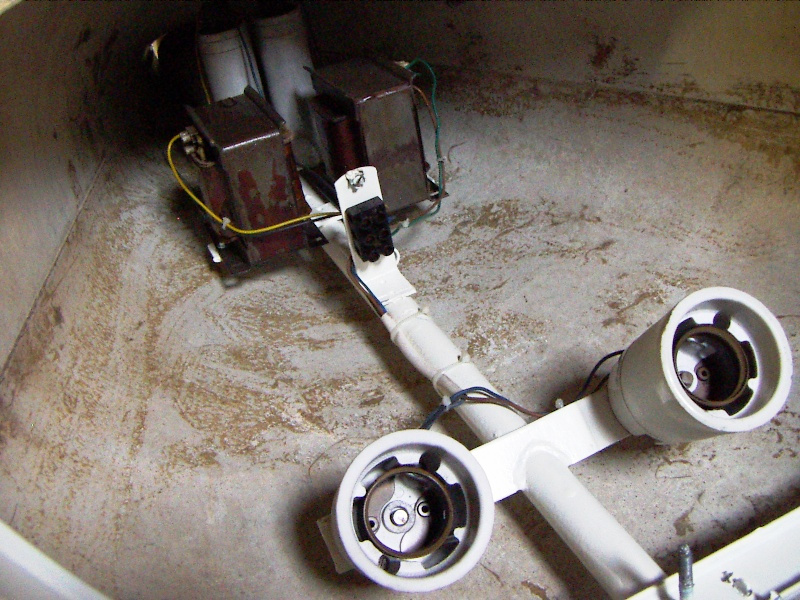

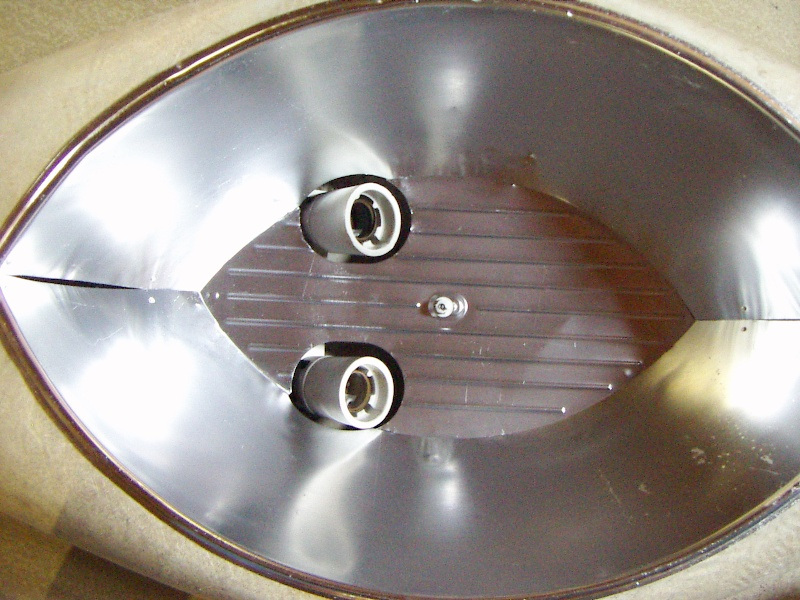

Das Gehäuse besteht aus zwei Teilen aus glasfaserverstärktem Polyesterharz. Die Oberfläche ist unlackiert. Beide Gehäusehälften sind miteinander verklebt. Der Reflektor ist dreiteilig ausgeführt. Für die zweilampige Ausführung ist außerdem eine Halbnachtschaltung möglich. Die Leuchte ist als Mastansatzleuchte ausgeführt und besitzt die Schutzart IP 23.
Neben der hier beschriebenen Ausführung existierten weitere Varianten dieser großen Baugröße, insbesondere für 1 × HQL 1000 W, sowie ab 1978 für 2 × Na 175 W und 2 × Na 250 W. hinsichtlich Gehäuseausführung, Lampentyp und Anzahl der verwendeten Lampen. Für die verschiedenen Ausführungen wird auf die entsprechenden Datenblätter verwiesen.
