Die VEB Leuchtenbau Leipzig (LBL) Typ 02 36.20 / 1K ist eine flache Mastansatzleuchte für HQL-Lampen. Die kleinste Ausführung wurde ab etwa 1968 für eine umklemmbar ausgelegte Bestückung mit HQL 80/125 W gefertigt.
Technische Daten
| Hersteller | VEB Leuchtenbau Leipzig (LBL) |
| Lampentypen | Für HQL 80/125 W, umklemmbares Vorschaltgerät, kompensiert |
| Reflektor | Aluminium, symmetrisch |
| Gehäuse | Aluminiumblechgehäuse, zweiteilig und durch Umbördeln miteinander verbunden |
| Bauform | Mastansatzleuchte |

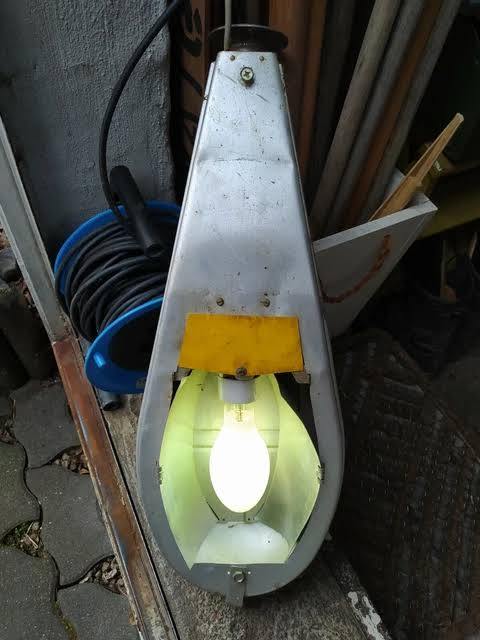

| Ausführung | Geschlossene Leuchte mit Abdeckglas (meist jedoch offen ohne Glas montiert) |
| Schutzart | IP 23, mit Schutzglas IP 54 |
| Maße (L × B × T) | ca. 64 × 23 × 12 cm |
| Gewicht | ca. 4,3 kg |
Historischer Hintergrund und konstruktive Entwicklung
Die flache Ansatzleuchte Typ 02 36.20 / 1K gehört zu den kleinsten Leuchten des VEB Leuchtenbau Leipzig und wurde ab etwa 1968 für eine Bestückung mit HQL 80/125 W gefertigt. Das Vorschaltgerät ist dabei umklemmbar ausgeführt.

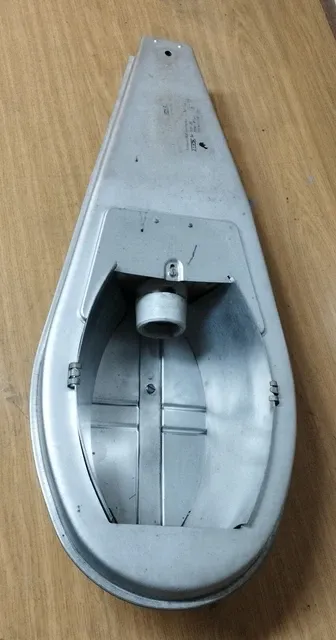

Das Gehäuse besteht aus Aluminiumblech und setzt sich aus zwei Teilen zusammen, die durch Umbördeln miteinander verbunden sind.

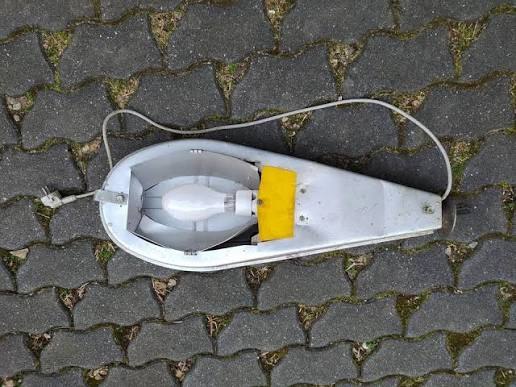

Der Reflektor besteht aus Aluminium und ist symmetrisch ausgeführt.

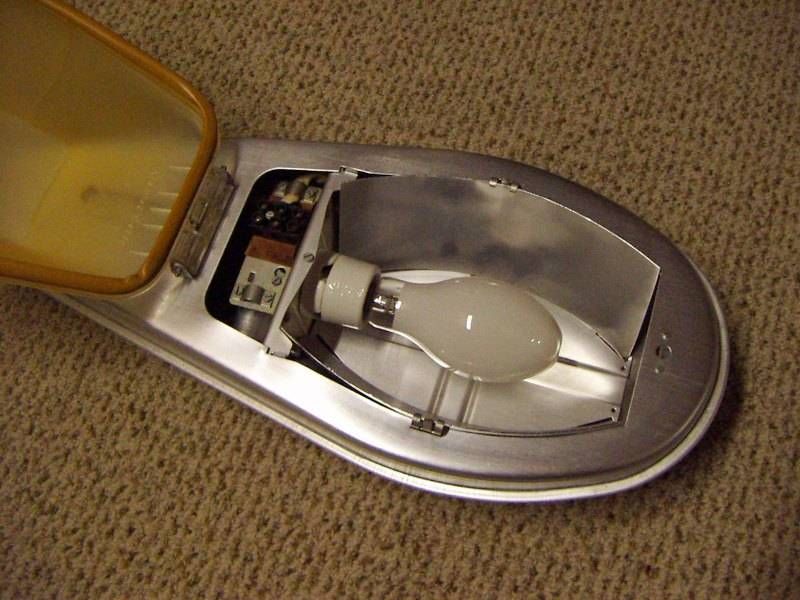

Das Betriebsgerät kann nur ausgetauscht werden, wenn zunächst die Reflektorbleche entfernt und anschließend das komplette Innere der Leuchte herausgenommen wird.
Das Chassis besteht aus einem Formstoff, der sehr bruchempfindlich ist. Bei der Montage am Mast muss deshalb darauf geachtet werden, dass die Befestigungsschraube nicht zu fest angezogen wird.

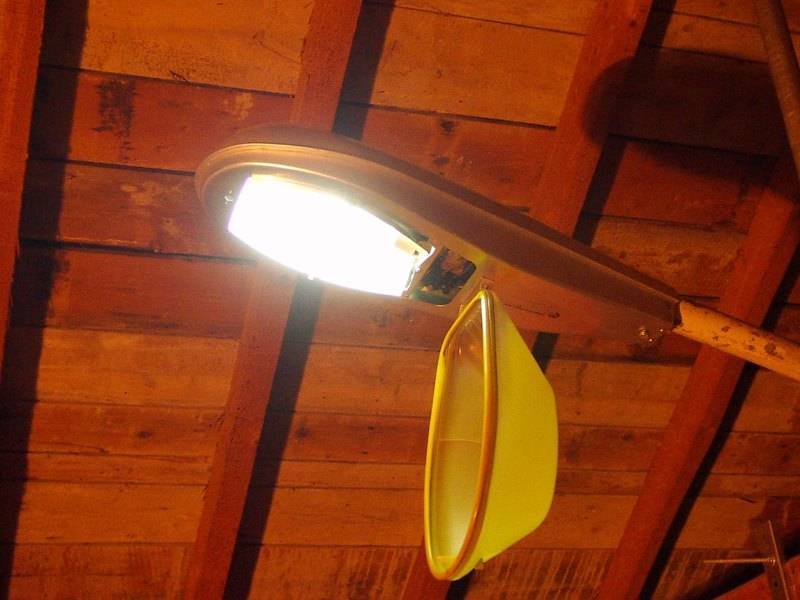

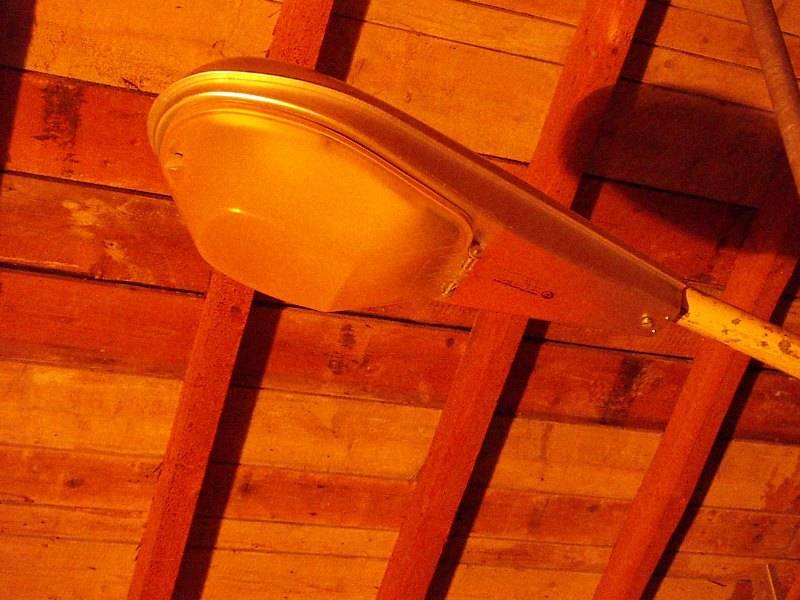

Die Leuchte ist ausschließlich für die Mastansatzmontage vorgesehen. Die hier gezeigte Ausführung besitzt ein Abdeckglas und erreicht dadurch den erhöhten Schutzgrad IP 54. Ausführungen ohne Abdeckung wurden ebenfalls häufig montiert und besaßen entsprechend den üblichen Schutzgrad IP 23.
